上海一恒DHP/GHP(电热/隔水)系列电热恒温培养箱产品使用

1. 使用前的准备

产品应在下列使用条件中工作:
1.1 环境温度:4℃~40℃,相对湿度90%以下;
1.2 供电电源:(220±22)V,(50±1)Hz;
1.3 大气压力:(86~106)Kpa;
1.4 周围无强烈震动源及强电磁场存在;
1.5 应放置在平稳、水平,无严重粉尘,无阳光直射,无腐蚀性气体存在的室内;
1.6 产品周围保留足够空间间隙,如上页图所示;
1.7 合理放置,调整搁板位置及数量,物品放入工作室,必需保持上下四周有一定空隙,重量以搁板不被压弯变形为宜。

2. 开机通电

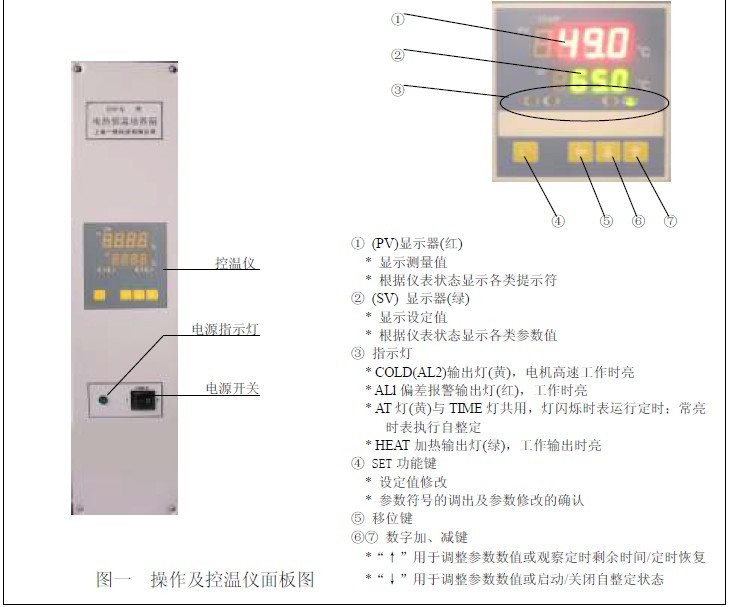

2.1 产品操作面板及控温仪面板布置(见图一);
2.2 打开电源开关,此时电源指示灯亮,控温仪PV 屏显示测量温度,SV 屏显示设定温度;
2.3 关上玻璃门,电机运转,此时培养箱即进入工作状态。

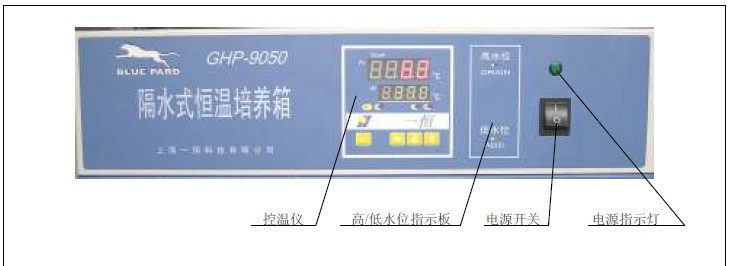

2.4 隔水式(GHP 系列)的操作
2.4.1 通电开机,如水位过低或无水,箱子会发出声光报警,提醒加水;
2.4.2 加水接头(配件)一头拧在GHP 的箱加水口上,另一头接加水管(配件);
2.4.3 利用虹吸现象,将纯净水缓慢加入箱体;(注意:切勿用水龙头直接加水!否则,可能因水量过大导致水溢出,使电热管接线柱漏电!在加水时不能离人!)
2.4.4 当低水位报警消失后,再加5s 左右可停止加水,此时水位在高、低水位之间;
2.4.5 若加水过多,则高水位红灯亮;
2.4.6 将放水管向外拉出30cm 左右,拔掉放水塞;
2.4.7 放水**高水位红灯熄灭后,塞紧塞子。
提示: 当低水位灯亮,表示缺水,产品将自动停止加热,当高水位灯亮,仅指示水位过高,不影响产品正常工作。

3. 温度设定

3.1 (见图二)按一下“SET”键,此时PV 屏显示“ ”,SV 屏显示设定温度值;
3.2 用“←”可循环选取SV 屏显示的闪烁位;
3.3 用“↓”或“↑”改变SV 屏闪烁位的数值,直**达到需要温度值为止;
3.4 再按一下“SET”键,回到工作模式(PV屏显示测量温度,SV显示设定温度),进入工作状态。
4. 定时设定
4.1 见图三,按SET 键4 秒后,PV 屏显示“ ”字符时,若SV 屏显示“0”,表明未设定定时功能(出厂状态)
4.2 按SET键若干次,直到PV屏显示“L K”,通过 键使SV 屏显示3(定时开锁),再按一下SET 键,PV 屏回到“ ”通过 键,设定定时所需值(定时范围:1~9999 分),再按SET 键4 秒后,控温仪返回工作模式,定时即开始运行,此时AT灯闪烁,进入计算时间。定时终了,PV 及SV 窗显示“End”,AT 灯灭,蜂鸣器叫4次以示提醒;
4.3 定时恢复:按住 键直**仪表进入工作模式,仍按原设定的定时时间运行
4.4 定时启动后,不允许自整定。若需观察运行的时间,按 键一下,SV 屏显示剩余时间值。(注:定时总时间的确定,应考虑升温,恒温二阶段合并计算);
4.5 产品在定时运行期间,允许修改定时时间“ST”,前面的累计运行时间被“记忆”并运行到新的定时时间,产品停止加热,蜂鸣器叫。(当新的定时时间小于前面累计运行时间时,加热输出立即关闭,蜂鸣器叫。)
4.6 当运行中途断电或关机后重新开机上电后,定时时间需重新设定。
5. 校核控温精度
5.1 用0.1℃分度水银温度计(或分辨度0.1℃数字式测温计)放入产品工作室内;水银温度计感温头应处于工作室有效空间的几何中心
5.2 在产品控温范围内任选一点,设定SV 控温值,当PV 测量值等于设定值时,再恒温(1~2)小时左右(根据产品规格不同而恒温时间有长短),观察水银温度计的实际测得温度值与控温仪显示的测量值PV 之差应小于或等于±0.5℃。
6. 高/低转速的设置
6.1 黄灯(COLD/AL2)亮,风机高速运转;
6.2(见图四)当温度到达:PV = SV + AL2时,即从高速转为低速运转,此时黄灯熄灭。
7. 提高控温精度的方法
7.1 测量温度与工作室内实际温度的误差修正

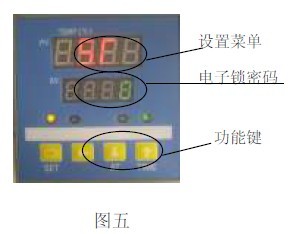

7.1.1 按“SET”键4 秒钟以上(进入B菜单),当PV屏显示“ ”即放开,再按SET键若干次,找到“L K”提示符(见图五);
7.1.2 按“ ”键,使SV 屏显示为18(即开锁);
7.1.3 (见图六)再按“SET”键若干次,找到所需要调整的控制参数的“SC”提示符,按功能键,使该控制参数显示为所需要的值;SC = 原始SC值 +(实际温度 - PV显示值)
7.1.4 根据上式计算“SC”值,输入即可(一次调整不准,可反复多次,直**符合标准为止)。
7.1.5 若SC 已调****大(超出范围)不能再调时,将“SC”设为0,回到工作状态;
7.1.6 (见图七)按“SET”键,PV屏出现“H L”,将“H L”修改为1.000,再回到工作状态;

7.1.7 在温度量程范围内选择两个测试点,如P1、P2点,则斜率: H L =(玻P2- 玻P1)/(仪P2- 仪P1)(务必保留小数点后三位)
7.1.8 设置新的“H L”参数值,如再不准确,则再按本章第7.1.3条步骤调整“SC”(反复多次直**符合标准为止)。
7.1.9 “H L”“SC”调整完毕后,按“SET”键4 秒钟以上,回到工作状态模式。此时仪表执行新修改的参数。
7.2 温度不稳定(产生上下波动或过冲偏大)的抑制
7.2.1 参见本章第7.1.1 条,进入B 菜单;
7.2.2 加大参数“P”(比例带),每次增加0.5 左右;
7.2.3 同时改变参数“I”,每次增加100 秒左右,并同时改变参数“D”,D = I/4,并重新升温观察,及**温度过冲符合要求为止;
7.2.4 若仍无法消除,参见本章第7.1.6 条,进入B 菜单;
7.2.5(见图八)找到“OUT-”(输出功率),每次减少10%左右;
7.2.6 自整定的启动/关闭:长按 键,自整定时AT 灯长亮,SV 窗轮流显示SV 值和“-AT-”字样;自整定结束则AT 灯熄灭。
7.2.7 当所需温度较低时,为减小温度过冲,可采用二次设定方法。(如:所需温度为40℃时,应先设定38℃,等温度基本稳定后,再设定40℃,这样可减小甚**杜jue温度过冲现象。)
8 .本公司建议
8.1 当设定温度“SV”接近RT(环境温度)+ 5℃时,用二次设定方法(见第三章7.2.7 条)
8.2 工作中发现箱内湿度太低,可在箱内放一水盘,通过自然蒸发,一般相对湿度可达90%左右(放水盘仅提供湿度环境,不能对湿度进行控制)。

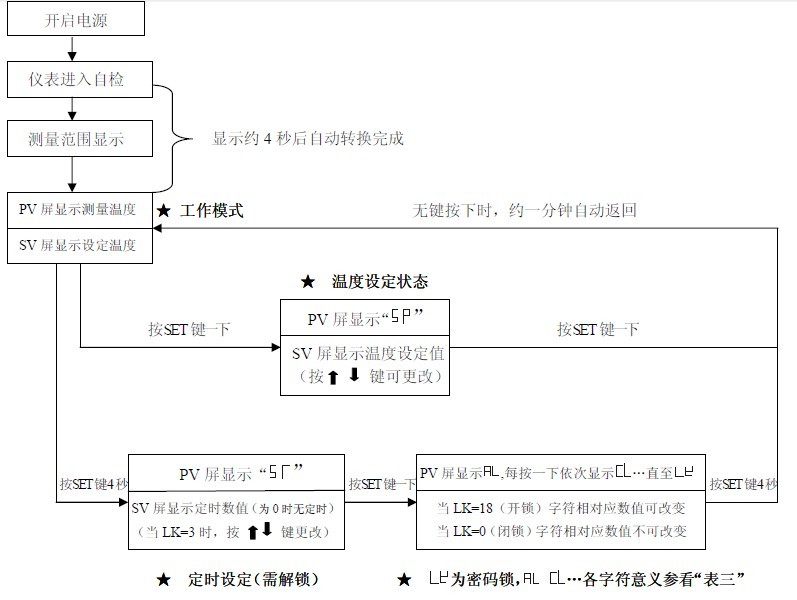

9. 各功能的调出顺序

10. 运行中,当PV 值大于或等于SV+AL1 值时,上限报警蜂鸣器长叫,按 键复位。
11.选配件“超温保护器”的使用
超温保护器是独立的保护系统。当控温仪发生故障引起温度失控时,当工作室内温度达到超温拨盘的限温设定值时,超温保护器会自动切断加热并发出报警声。

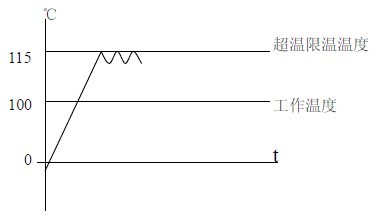

(如右图所示)当工作室内温度低于限温 ℃设定值后保护系统消除,仪表恢复工作。如此循环,直**故障排除。
具体操作如下:
11.1 限温设定值应大于或等于(SV+AL)+ (3~5)℃

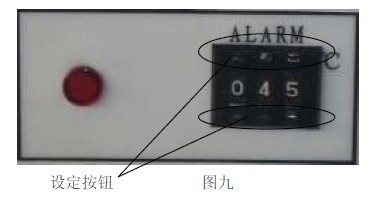

11.2 见图九,用面板上超温设定拨盘的+、— 按钮进行设定所需限温温度。
例:SV=37℃,AL=3
则限温设定值应设45℃
注:根据用户需要,本产品可选配三十段液晶/数显控制器;液晶或数显数字控制器,可配RS 232c/485 通讯接口,Epson 台式或面板嵌入式打印机等。
